1. Kasa Derinliği
Kasa derinliğini tespit etmekteki en önemli unsur kasa kanal ölçüsünü belirlemek den geçer , diğer ikinci bir unsur bariyer genişliği seçimidir bu seçim sizin kasa Uf değerlerinin ne mertebede olmasını istediğinize bağlıdır bu seçim bölgesel ve pazar araştırmalarınızda belirlenmiş olmalıdır, üçüncü unsur olarak köşe takozu boşluğu da önemli bir ölçüdür, bu boşluk kasanın nasıl bir aksesuar ile birleştirilebileceğini belirler, konumuz olan kapı-pencere kısmında köşe birleşimler 45 derece birleşim ile sağlanır farklı doğrama türlerinde bu birleşimler 90 derede dik birleşim olarak da yapılabilmektedir.
1-Aluminyum kanal
Aluminyum profiller için tasarlanmış aksesuar kanalıdır farklı ölçüleri vardır ve aluminyum kapı pencere için aksesuar üreticileri bu ölçüleri dikkate alarak sistemlerini üretir, konu ile ilgili detaylı bilgiyi aksesuar seçimi kısmında vereceğim.
Bileşenler
2-PVC kanal
PVC profil sistemleri için tasarlanmış aksesuar kanalıdır farklı ölçüleri vardır ve PVC grubu aksesuar üreticileri bu ölçüleri dikkate alarak sistemlerini üretirler , bu aksesuar grubu aluminyum sisteme çeşitli pazar talepleri nedeni ile entegre olmuştur bu nedenle iki aksesuar grubunu aksesuar seçimi kısmında daha detaylı bilgi vereceğim.
10mm den 55mm kadar polyamid bariyerlerde seçenek çok form olarak da düz, kambur, conta yuvalı , tırnaklı olarak farklı ölçülerde bulabilmektedir
A
B
C
Kasa tasarımını etkileyen en önemli faktör orta yalıtım contasıdır bu contanın yeri , kasaya takılış şekli bariyer seçiminde etkili oluyor, yandaki şekilde görüldüğü gibi aynı genişlikteki bariyerlerde 3 tip bariyer tipi kullanılmıştır
A:Orta yalıtım contasının altında kambur bariyer kullanılmış contanın geçmesi için gerekli yuva alüminyum profili tırnak yapılarak sağlanmıştır
B:Tek tırnaklı bir kambur bariyer kullanılmış contanın geçmesi için gerekli yuvanın biri bariyer üzerindeki tırnak dan sağlanmış diğer tırnak ise bariyer tırnağına uygun olarak alüminyum profile tırnak yapılarak sağlanmış
C:Orta yalıtım contasının altında kanallı bir bariyer kullanılmış conta bu bariyere geçirilmiş alüminyumda ilave bir tırnak yapılmamıştır.
Görüldüğü gibi birden çok alternatif olabiliyor bu tip bariyer seçenekleri sisteminizi diğer firmalardan ayırt edici özellik kazandırıyor, sistem firmaları sistemlerinin tasarımı bitince patent kurumlarından profil tescil alabiliyorlar bu durumda alınmış bir profil tescilinde kendi profilimiz ret almaması için bu birden fazla ayırt edici özellikler olması gerekmektedir.
Kasa kanal ölçüsü
İç profil
Dış profil
-
Gerekli araştırmalar yapılıp kasa kanal ölçüsü belirlenince tasarımımıza bu noktadan başlayabiliriz
-
Orta conta geçme yuvasını belirledik ise ve şekildeki gibi alüminyum tırnaklı bir detay oluşturacak ise derinliği 1.5mm den küçük olmayacak şekilde contanın geçebileceği ancak çok kolay çıkmayacağı bir tırnak yapabiliriz.
-
En önemli noktalardan biri ise bariyer yuvasının konumudur, bariyer sıkma makinasının disklerinin yerleşebilmesi ve iyi bir şekilde sıkabilmesi için diskin yanaşacağı kenardan sıkma tırnağının ucuna kadar olan mesafe min. 3mm olmalıdır.
-
Yukarıdaki üç maddenin yapılması ve çizimlere yerleştirilmesi ile profilin içindeki boşluk çıkmış olacaktır tabi ki bura profil et kalınlıklarını da koymak gerekir.
-
Kullanacağımız bariyer genişliğini de belirledik den sonra dış profili içinde bariyer sıkma mesafesini ve orta conta yuvası için tırnak detayını yapınca kasa profilinin dış kısmına kadar olan mesafeyi belirlememiz gerekiyor
-
Kasa dış profilinin en son ölçüsünü kanat profili ile ilişkisi belirler.
-
A detayı 3 contalı bir sistem olup kasanın dışında da bir yalıtım contası bulunur bu contanın kalınlığı ve basma mesafesi nedeni ile bir yer kaplayacaktır , bu sistem Türkiye de en çok görülen bir sistemdir nedeni ise daha fazla su yalıtımı yapacağı düşüncesidir bu konuya tekrar dönüm daha detaylı bir bilgi vereceğim
A
B
-
B detayı 2 contalı bir sistem olup kasanın dışında da bir yalıtım contası yoktur kanat ile kasa arasında 1mm mesafe bulunur bu nedenle kasa genişliğini 1.5-2mm kadar daha düşürme imkanı sağlar , 2 contalı sistemin avantajları ile ilgili ilerleyen bölümlerde daha fazla bilgi vereceğim
Bariyer yuvasının tam yerine yerleştirilmesi
-
Technoform standart bariyer yuva ölçüleri.
-
Bariyer tırnaklarının yukarıda olması durumu
-
Bariyer yerini orta contanın tasarımı ve sabit kasalarda su tahliye hattı belirler , eğer bariyer yuvaları su tahliye alanından aşağıda konumlandırılır ise sabit camın altında kalan bu yuvada su birikmesine ve freze ile alüminyum tırnakları alıp tahliye yeri açsak bariyer hattı, su tahliye alanı hattından aşağıda kaldığı için biriken suyun bir kısmını tahliye edemiyecektir

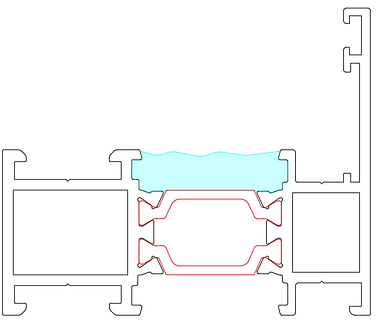

Conta yuvasına biriken su
Su tahliye alanı
-
Bariyer tırnakları su tahliye alanından aşağıda konumlandırılmış durum
-
Su tahliyesi için alüminyum fitil tırnağı sonuna kadar freze yapılsa bile bariyerin hattı su tahliye alanından aşağıda kaldığı için kendiliğinden suyu tahliye edemeyecektir bu durumda eğer test yapılacak ise istediğiniz su performansını alsanız dahi kontrollü sökümde bu alanlarda suyun görülmesi elde ettiğiniz değerin bir altı ile sınıflandırılacaktır bunun haricinde en önemli nokta ise burada biriken su kılcal noktalardan profil altına inerek zamanla yalıtımı bozma durumu da olacaktır.
-
Tahliyeden sonra kalan su
-
Bariyer tırnakları su tahliye alanından yukarıda olma durumunda su tahliyesi açısından olumlu bir yönü olsa da conta tırnaklarının yerine rahat geçmesi için yeteri mesafe kalmayabilir bu nedenle bariyer yuvasının yerini belirlerken orta contanın tasarımına da bakmak gerekir en azından geçme yerini ve conta tırnağının esneyerek geçebileceği bir alan bırakıldıktan sonra conta tasarımına daha sonra bakılabilir , conta tasarımı konusunda bu noktayı da daha detaylı anlatacağım
-
Profillerdeki köşe takozu boşluğu köşe presi ile birleştirme işlemi yapılması durumunda "A" yükseklik ölçüsü aynı takoz ölçüsünü kullanmak için önemlidir bu "B1" ve "B2" ölçüleri farklı olabilir bu sadece takozun kesim ölçüsü değiştirilerek yapılabilir
-
Köşe takozu tasarımında hem prese uygun hem de pimli bağlantı sistemine uygun tasarlanabilir bu şekilde tek takoz ile iki tip köşe birleştirme işlemi yapılabilir bu durumda "B2" ölçüsü genişliği 5mm bir pim ile bağlantı yapacak şekilde genişliği ayarlanabilir.
-
Sıkıştırmalı bağlantıda ise sadece "B1" boşluğuna göre bağlantı aksesuarı bulabilme imkanı olduğu için "B1" boşluğuna sıkıştırma aksesuarı "B2" boşluğuna ise pimli bağlantı düşünülebilir.
Pres için köşe takozu
Pres +Pimli bağlantı için köşe takozu
Kasa Kanal ölçüsü
Siegenia
kasa kanal ölçüleri
Roto-Frank
kasa kanal ölçüleri
Kasa kanal ölçüsünü seçeceğiniz aksesuar markasının belirlediği ölçülerdir, euro standart kanal ölçüleri özelinde konuşursak farklı markalarda çok küçük nüanslar ile birbirinden farklı olabilirler ancak bu bu farklılıklar montaj toleranslarının içinde kalabiliyor, özet ile euro bölgesinde aksesuar üretici firmalarının standart kanalları birbirleri ile küçük küçük nüanslar haricinde aynıdır.
Farklı ortak standart kanal ölçüleri vardır bu aksesuara ulaşabilmek, kolay bulunabilirlik kriterine göre veya pazarlama ve satış hedeflerinize göre seçebilirsiniz , konsept tasarımlarınızı mutlaka bir veya birden fazla aksesuar tedarikçilerine onaylatmalısınız, yapacağınız tasarıma göre üretilen doğramalarda farklı nedenlerden dolayı tek bir aksesuar markası ile çalışmak istenmeyebilir bunun için yapılan tasarımda aksesuar kanal ölçüsü farklı markaların kanal yapıları ile uyumlu olmalıdır bu profil sistem evi için büyük bir esneklik sağlayacaktır.
Kasa kanalı aynı zamanda cam çıtasının da girdiği yuva olarak kullanılır bu nedenle profilde küçük açılar verilerek çıtanın daha rahat girmesi düşünülür bu açılar asla kanal ölçüsünü ve formunu değiştirmemelidir
Görüldüğü gibi Türkiye'de bayi ağı en çok geniş olan bir aksesuar markasının alüminyum için en az üç tip kanalı var , bu kanalara göre üretim yapabilmekle birlikte her kanal ölçüsü için bayii veya distribitörlerde stok bulunmamakta bunun nedeni ile yüzlerce farklı mekanizma ölçüsü ve varyantı için stok maliyeti astronomik rakama çıkmaktadır bunun yerine bölgesel olarak en çok kabul görmüş aksesuar kanalına uygun stok yapılmaktadır.
Benim deneyimlerime göre Türkiye'de en çok kabul gören kanal yapısı yukarıda resimde kodu verilen A0004 kanal yapısıdır, bu kanal yapısı diğer aksesuar üreticilerinde de benzer ölçüde vardır.
Aluminyum sistemler için kasada kullanılan kanal hem aluminyum aksesuar grubunda hem de PVC aksesuar grubunda aynı kullanılmaktadır aradaki fark kanat profilinde ortaya çıkacaktır.
Yine Türkiye'de en çok bilinen bir ithal aksesuar firmasının verdiği kasa kanal ölçüleri , görüldüğü gibi Siegenia ile benzer kanal ölçülerini veriyor , Türkiye özelinde düşünürsek en yaygın kanal ölçüleri 14/18 olan ölçüdür , bu ölçüler yerli aksesuar üreticileri içinde 14/18 bir standart olarak kabul görüldüğü içinde yerli aksesuar alternatifi için bu ölçüleri kullanmak en mantıklısı diye düşünebiliriz.
Aluminyum sistemler için kasada kullanılan kanal hem aluminyum aksesuar grubunda hem de PVC aksesuar grubunda aynı kullanılmaktadır aradaki fark kanat profilinde ortaya çıkacaktır.
Kanat Kanal ölçüsü
Kasa da kanal ölçü alternatifleri olsa da Kanat da ki kanal ölçüleri çok küçük farklılıklar dışında aynıdır , burada sistemimizde hangi aksesuar grubunu kullanmak istediğimiz önemlidir buna karar vermeliyiz sayfamızın başında iki belirgin aksesuar kanal seçeneği var demiştik ilerleyen zamanlarda farklı versiyonlarını da göstereceğim, sistemimizin kurgusunu buna göre şekillendireceğiz, aluminyum aksesuarı için kanal tipi mi? , pvc aksesuar için kanal tipi mi? veya her iki kanal grubunu da kataloğunuzda verebilirsiniz bu şekilde çok daha fazla müşteri kitlesine cevap vermiş olursunuz, unutmayın eğer bir sistem evinde tasarım yapıyorsanız sistem evinin müşterileri coğrafi bölgelere göre çok farklı çeşit ve talepleri olabiliyor, işleri kaçırmamak pazara söz sahibi olabilmek için kataloğunuzu mümkün olduğu kadar farklı çözümler ile çeşitlendirmek gereklidir
Aluminyum aksesuar grubu kanat kanal ölçüsü
Siegenia
kasa kanal ölçüleri
A
Tij kanalının kanat daki konumunu kasa belirler ,tij yuvasının iç yuvası kasa ile aynı hizada olmalıdır B resminde çizgisel olarak ifade edilmiştir.
B
?
Kanat derinlik ölçüsü belirleyen en önemli ölçü kanadın kasaya conta ile temas ettiği mesafesidir (?) bu mesafe min. 3mm olur bu ölçü belli ağırlıkları taşıyan mekanizmalar için yeterli olsa da daha ağır kanatlar için tasarlanmış menteşe grubu için yeterli olmuyor ayrıca kanadın vasistas konumunda 3mm mesafe daha da darlaşıyor 3mm mesafede tasarlanan contada da yeteri kadar çalışma boşluğu olmadığı için kanadı bu pozisyonda kasıyor ayrıca eğer tij yuvalı bir kapı kanadı tasarlayacak olursanız ve tij yuvasına uygun bir menteşe kullanmak istiyorsanız yine 3mm mesafe yeterli gelmeyecektir , pencere için kapı için ayrı tasarımlar yapmak sistemde ortak kullanılacak aksesuarlar için sorun yaratabilir bu nedenler sistem çözerken bütüncül bakıp pencere kapı grupları ile birlikte bütün açılıp tiplerine göre sistemi kurgulamak gerekir
Pvc aksesuar grubu kanat kanal ölçüsü
Siegenia
Kanat kanal ölçüleri
A
Siegenia
Kanat aksesuar konumu
Bu şekilde benze formalarda oluşturulabilir
Bu ve buna benzer kanal yapıları da oluşturulabilir önemli olan ölçülere uymak, tasarım gereği bazı boşluklara ihtiyaç duyulabilir bu tamamen kanadın formuna diğer bileşenlerin yerlerine göre değişebilir
B
Dikkat:9/13 aksları
Pvc aksesuar üreticiler genel olarak 9mm veya 13mm aksa göre aksesuar üretirler istisnai durumlar olsa da bu iki ölçü anma ölçüsü olarak geçer bu menteşenin derinlik ölçüsüdür diğer bir önemli ölçüde menteşenin aksaya doğru uzanan kısmı bu ölçüde 17-21mm arasında olan ölçülerdir bu ölçüleri seçerken mutlaka bölgesel tedarikçiler ile görüşülüp genel olarak stok tutulan ölçüleri seçmekte fayda vardır bu standart ölçüleri dışına çıkmadan tasarımı tamamlayıp aksesuar verifikasyonu ve uyumluğunu tedarikçinize kontrol ettirmelisiniz
